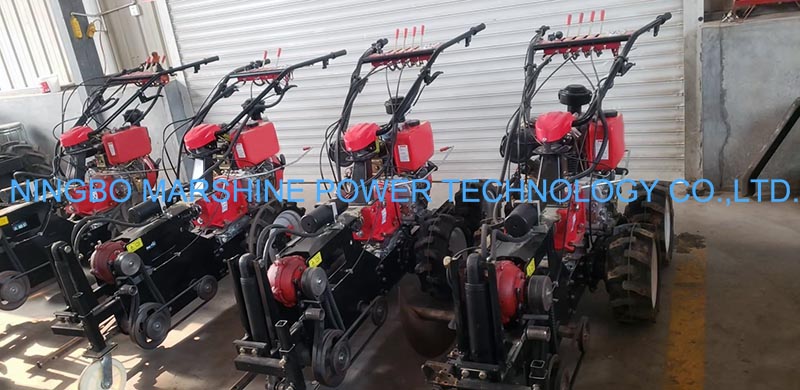

Je wilt kabels effectief ingraven. Deze handleiding helpt u bij het veilig bedienen van uw MARSHINE dieselaangedreven kabelsleufmachine, kabelinstallateur, handbediende kabelgraafmachine. Je leert essentiële stappen voor verschillende kabels, zoalsKoperen tracerdraad of aluminium URD, en begrijp diepten voor items zoalsGFCI-beschermde Type UF-kabel of PVC-buis.
Voordat u kabels gaat ingraven, maakt een goede voorbereiding het verschil. U wilt de veiligheid, efficiëntie en een succesvol resultaat van uw project garanderen. Dit houdt in dat u uw werkgebied begrijpt, de juiste benodigdheden verzamelt en uw apparatuur controleert.
Je eerste stap is altijd om te weten wat er onder de oppervlakte ligt. Voordat u gaat graven, moet u eventuele bestaande ondergrondse nutsvoorzieningen identificeren. Dit is niet alleen een goed idee; het is een veiligheidsvereiste.OSHA-standaard 1926.651(b)(1)vertelt u dat u de geschatte locatie van nutsvoorzieningen zoals riool-, telefoon-, brandstof-, elektriciteits- en waterleidingen moet bepalen voordat u met graafwerkzaamheden begint.
U dient binnen de plaatselijke reactietijden contact op te nemen met nutsbedrijven of eigenaren. Zij zullen u helpen de locaties van hun lijnen te markeren. Als ze niet binnen 24 uur kunnen reageren (of een langere periode als uw staats- of lokale wetgeving dit toestaat), kunt u voorzichtig te werk gaan. U gebruikt detectieapparatuur of andere acceptabele methoden om deze lijnen te vinden. Wanneer uw uitgraving dicht bij de geschatte locatie komt, moet u de exacte plek bepalen met behulp van veilige en acceptabele middelen. Bijvoorbeeld,hydro-vacuüm uitgravingkan een goede methode zijn als u deze aanpast om schade aan nutsvoorzieningen te voorkomen.
Zoek naar degestandaardiseerd kleurcoderingssysteem van de American Public Works Association (APWA). Deze kleuren vertellen u welk soort hulpprogramma aanwezig is:
Je moet ook rekening houden met de bodemgesteldheid. De volatiliteit van het milieu, inclusief bodemtypes en belasting, speelt een grote rol. Factoren zoals vorst en zetting kunnen de stabiliteit van directe ingraafleidingen beïnvloeden. Bodem kan ook corrosie veroorzaken. Bepaalde bodems hebben dat welcorrosieve eigenschappen die kabelmaterialen kunnen aantastenna verloop van tijd. Om ervoor te zorgen dat ze lang meegaan, moet u kabels kiezen met de juiste beschermende coatings. Voor diepe greppels of specifieke bodemomstandigheden heeft u mogelijk een zwaardere muurdoorvoer nodig.
Zodra u uw site begrijpt, verzamelt u alles wat u nodig heeft. Veiligheid staat altijd voorop. Je zou moeten hebben:
Voordat u er zelfs maar aan denkt om de motor te starten, moet u eengrondige pre-operationele inspectievan uw MARSHINE dieselaangedreven kabelsleufmachine Kabelinstallateur Handbediende kabelgraafmachine. Deze cruciale stap helpt defecten aan apparatuur te voorkomen en zorgt ervoor dat u kleine problemen kunt oplossen voordat ze grote problemen worden.
U moet een aantal belangrijke items controleren:
Door deze paar minuten te nemen om uw apparatuur te inspecteren, zorgt u ervoor dat deze veilig en efficiënt functioneert tijdens uw kabelingravingsproject.
Nu u uw site heeft voorbereid enuw apparatuur geïnspecteerd, bent u klaar om uw MARSHINE dieselaangedreven kabelsleufmachine, kabelinstallateur, handbediende kabelgraafmachine aan het werk te zetten. In dit gedeelte wordt u door het daadwerkelijke proces van het begraven van kabels geleid, vanaf het aanleggen van de sleuf tot het zorgen voor de juiste diepte en dekking.
U begint met het zorgvuldig positioneren van uw MARSHINE-gereedschap. Ten eerste heb je een duidelijk pad nodig. Dat zou je moeten doenmarkeer het kabelpad met spuitverf of een touwtje. Dit helpt u uw greppel recht en nauwkeurig te houden. Zodra uw pad is gemarkeerd, lijnt u het graafblad van uw gereedschap uit met het startpunt van uw geplande greppel.
Zorg ervoor dat het gereedschap stabiel en indien mogelijk op een vlakke ondergrond staat. Je wilt voorkomen dat je op een steile helling of afdaling begint. Laat het graafmes langzaam zakken totdat het net de grond raakt. Schakel vervolgens de kracht in en begin langzaam en gestaag vooruit te gaan. Deze eerste doorgang creëert een ondiepe snede, die u door de rest van de greppel begeleidt. Je tekent in feite je eerste lijn in de modder.
Terwijl je MARSHINE-gereedschap vooruit beweegt, ontstaat er een greppel. U moet de kabel in deze nieuw gevormde sleuf leiden. Veel MARSHINE-gereedschappen hebben een kabelgeleider of goot die de kabel direct achter het ingraafmes voert. U voert eenvoudig uw kabel in deze handleiding in. Zorg ervoor dat de kabel soepel van de haspel afrolt. Je wilt geen knikken of haken en ogen.
Nadat de kabel zich in de greppel bevindt, moet u deze vastzetten. Dit houdt inzorgvuldige opvulling. U vult de sleuf zorgvuldig met aarde om schade aan uw draden of leiding te voorkomen. Voor extra bescherming en toekomstige identificatie kunt u waarschuwingsgaas en waarschuwingstape gebruiken. Deze markeren de kabellocaties en zorgen ervoor dat ze op hun plaats blijven.
Je moet de greppel in lagen vullen. Direct boven de kabels de grond met de hand verdichten. Dit helpt om de grond rond de kabel te laten bezinken. Voor de toplaag en omliggende grond kunt u een compactormachine gebruiken. Dit zorgt ervoor dat de grond stevig en stabiel is. Tenslotte herstel je de grond. Je vervangt verwijderde bestrating of groenvoorzieningen om het gebied veilig en netjes te maken.
Verschillende kabeltypes hebben verschillende beschermingsmethoden nodig:
| Kabeltype | Beschermingsmethoden |
|---|---|
| Directe ingraafkabel (UF-B) |
- Diepte:24 inch (zonder leiding of aardlekschakelaar) of 12 inch (met aardlekschakelaarbescherming). - Bescherming:Geschikt voor directe begraving, maar in rotsachtige gebieden wordt extra bescherming zoals zandbedden of waarschuwingstape aanbevolen. |
| Leiding (PVC of metaal) |
- Diepte:18 inch (PVC) of 6 inch (metaal). - Bescherming:Biedt uitstekende fysieke bescherming tegen schade door graven, rotsen en wortels. Draden worden na installatie doorgetrokken. |
| Gepantserde kabel (MC-kabel) |
- Diepte:Varieert op basis van lokale codes, vaak vergelijkbaar met directe begrafenis. - Bescherming:Beschikt over een metalen pantser voor verbeterde fysieke bescherming, waardoor het geschikt is voor gebieden waar mechanische schade een probleem is. |
| Ladekabel (TC-kabel) |
- Diepte:Meestal geïnstalleerd in kabelgoten, maar kan worden ingegraven als deze geschikt is voor directe ingraving. - Bescherming:Wordt vaak gebruikt in industriële toepassingen en biedt goede bescherming bij installatie in buizen of bakken. |
| Laagspanningskabel |
- Diepte:Varieert, vaak ondieper (bijvoorbeeld 15-30 cm) voor landschapsverlichting of irrigatie. - Bescherming:Afhankelijk van de spanning en lokale regelgeving kan een kabelgoot of beschermende kous nodig zijn. |
| Glasvezelkabel |
- Diepte:Varieert, vaak vergelijkbaar met elektrische kabels. - Bescherming:Kan direct worden ingegraven of in een buis worden geïnstalleerd. Speciale overwegingen voor de buigradius en de bescherming tegen knaagdieren zijn belangrijk. |
Voor rotsachtige, zware kleigrond of gebieden met boomwortels biedt het installeren van gegalvaniseerde metalen stijve elektrische leidingen met individueel geïsoleerde draden naar binnen getrokken superieure bescherming voor ondergrondse bedrading. Dit minimaliseert de noodzaak van uitgebreide graafwerkzaamheden.
Het handhaven van een consistente ingraafdiepte is cruciaal voor kabelbescherming en naleving van de regelgeving. U kunt dit bereiken met een paar operatietechnieken. Ten eerste heb je de juiste nodigopleiding installateur. Dit benadrukt regelmatige diepteverificatie tijdens het plaatsen van kabels. Je moet niet alleen maar raden; je moet het controleren.
Operators van ploeg- en sleuvengravers hebben ook onmiddellijke feedback over de diepte nodig om de consistentie te behouden. U kunt eenvoudige technieken gebruiken, zoals gemarkeerde ploegbladen. Ook maak je periodieke meetstops. Hierdoor kunt u ervoor zorgen dat u tijdens de hele installatie aan de specificaties voldoet, en niet alleen op de inspectiepunten. Met uw kabeldiepte wilt u een achtbaaneffect vermijden.
Tijdens uw kabelbegraafproject zult u waarschijnlijk obstakels tegenkomen of bochten moeten maken. Veilig en effectief door deze situaties navigeren is van cruciaal belang.
Tip:Wees je altijd bewust van wat er ondergronds kan zijn. Nutsmarkeringen kunnen onnauwkeurig of onvolledig zijn. Zoek naar visuele aanwijzingen zoals gasmeters of elektriciteitskasten.
Hier zijn enkele stappen die u moet volgen:
Wanneer u een obstakel nadert, moet u langzamer gaan rijden. Als het een klein, onbeweeglijk object is, zoals een grote rots, moet je er misschien voorzichtig omheen manoeuvreren. Bij grotere obstakels of bestaande nutsvoorzieningen moet u stoppen. Vervolgens graaf je fysiek kleine gaten, een proces dat speleologie wordt genoemd, om de exacte locatie van leidingen of kabels visueel te bevestigen. Dit is vooral belangrijk wanneer nutsvoorzieningen parallel lopen of nieuwe installaties kruisen. Hiervoor worden vacuümgraafmachines aanbevolen om schade te voorkomen.
Je kunt ook gebruikenapparatuur lokaliseren. Hulpmiddelen zoals elektromagnetische plaatsbepalers detecteren magnetische velden van elektrische stromen. Ground Penetrating Radar (GPR)-locators gebruiken elektromagnetische impulsen om ondergrondse objecten in kaart te brengen. U dient locaties te bevestigen met uw eigen personeel en apparatuur, vooral op privéterrein waar de One-Call-diensten mogelijk niet van toepassing zijn.
Voor bochten kunt u geen scherpe, abrupte bochten maken met uw MARSHINE dieselaangedreven kabelsleufmachine, kabelinstallateur, handbediende kabelgraafmachine. Je moet een zachte curve creëren. Mogelijk moet u het mes iets optillen, het gereedschap opnieuw positioneren en vervolgens opnieuw inschakelen om een soepele bocht te maken. Dit voorkomt beschadigingen aan de kabel en zorgt voor een doorlopende sleuf.
De laatste stap in het proces is ervoor te zorgen dat u de juiste kabeldiepte en dekking heeft bereikt. Dit is van cruciaal belang voor de veiligheid en de levensduur van uw installatie. Verschillende gebieden en kabeltypen hebben specifieke minimale dieptevereisten.
Hier volgen bijvoorbeeld enkele veel voorkomende minimale diepten:
U moet ook rekening houden met de gebiedsclassificatie van de grond.
Voor laagspanningskabels in een trottoir van 2 meter adviseert Streetworks UK aminimale diepte van 450 mm. IET-richtlijn 1: Selectie en montage suggereert een minimale diepte van 500 mm voor installaties waarbij de voorbereiding van de grond niet voldoet aan de bouwnormen voor snelwegen. Dit beschermt tegen bodembeweging en vorstinslag. In speciale installaties of locaties, zoals beschreven in deel 7 van BS 7671:2018+A2:2022, zijn specifieke minimumdieptes verplicht. In land- en tuinbouwbedrijven specificeert Verordening 705.522 bijvoorbeeld een minimale diepte van 0,6 m, oplopend tot 1,0 m voor bouw- of cultuurgrond. Voor caravan-/campingparken en soortgelijke locaties, en landeenheden van elektrische walaansluitingen voor binnenschepen is een minimale diepte van 0,6 m vereist (Regelgeving 708.521.7.2 en 730.521.101.3.2). In jachthavens en vergelijkbare locaties vereist Verordening 709.521.1.7 een minimale diepte van 0,5 m. Houd er rekening mee dat dit minimale diepten zijn. Diepere begraving kan nodig zijn om schade door voorzienbare bodemverstoring te voorkomen.
Controleer altijd uw lokale codes en voorschriften. U wilt er zeker van zijn dat uw installatie aan alle eisen voldoet. Nadat u de kabel heeft gelegd en de sleuf heeft opgevuld, moet u het gehele traject visueel inspecteren. Zoek naar gebieden waar de kabel mogelijk te ondiep of blootligt. U wilt een gladde, consistente afwerking.
U hebt uw kabels met succes ingegraven. Nu moet u de klus goed afmaken en voor uw apparatuur zorgen. De juiste stappen na het begraven en regelmatig onderhoud zorgen ervoor dat uw project lang meegaat en dat uw gereedschap klaar blijft voor de volgende taak.
Opvullen is meer dan alleen het teruggooien van vuil in de sleuf. U wilt uw nieuw aangelegde kabels beschermen en de omgeving herstellen. Eerst jijGraaf de greppel uit tot de juiste diepteZorg ervoor dat u scherpe stenen of vuil verwijdert. Vervolgens breng je een laag zand of afgeschermde grond aan om de kabel te dempen. Dit beschermt het tegen toekomstige schade. Vervolgens plaatst u waarschuwingstape ongeveer 30 cm boven de kabel. Dit waarschuwt toekomstige graafmachines voor de ondergrondse leidingen. Jij voorzichtigVul de sleuf in lagen open verdicht de grond. Hierdoor wordt toekomstige bodemdaling voorkomen. Tenslotte breng je de ondergrond terug in de oorspronkelijke staat of beter. Je labelt ook het circuit op het paneel en houdt gegevens bij van het sleufpad voor toekomstig gebruik.
Na een lange werkdag is het belangrijk dat u uw auto schoonmaaktMARSHINE Dieselaangedreven kabelsleufmachine Kabelinstallateur Handbediende kabelgraafmachine. Verwijder al het vuil, modder en vuil van het mes, het motorgedeelte en de wielen. Dit voorkomt roest en zorgt ervoor dat onderdelen vrij kunnen bewegen. Gebruik bij hardnekkig vuil een harde borstel of een hogedrukreiniger. Controleer op losse bouten of beschadigde onderdelen. Eenmaal schoon en droog bewaart u uw gereedschap op een droge, veilige plaats, uit de buurt van barre weersomstandigheden. Dit beschermt uw investering en verlengt de levensduur ervan.
Zelfs bij goed onderhoud kun je problemen tegenkomen. Als uw gereedschap niet start, controleer dan het brandstofpeil en de bougie. Als het mes niet effectief snijdt, inspecteer het dan op schade of botheid. Mogelijk moet u deze slijpen of vervangen. Als u een inconsistente diepte opmerkt, controleer dan de afstelling van het mes en zorg ervoor dat de grond niet te hard of rotsachtig is. Raadpleeg altijd de handleiding van uw gereedschap voor specifieke stappen voor probleemoplossing.
U beschikt nu over de kennis om met vertrouwen kabels in te graven. Bij elk project kunt u professionele resultaten behalen. Uw MARSHINE dieselaangedreven kabelsleufmachine, kabelinstallateur, handbediende kabelgraafmachine helpt u hierbij. Volg deze stappen voor een veilige en effectieve kabelinstallatie. Je voert je taken efficiënt uit.
Je moet volgenlokale codes. Diepten variëren. Een door GFCI beschermde UF-kabel heeft bijvoorbeeld 12 inch nodig. Niet-GFCI UF-kabel heeft 24 inch nodig. Controleer altijd uw specifieke projectvereisten.
U moet onmiddellijk stoppen. Gebruik speleologie of vacuümgraven om het obstakel te vinden. Je kunt er dan voorzichtig omheen werken. Forceer uw gereedschap nooit door onbekende obstakels.
U dient uw gereedschap na elk gebruik schoon te maken. Hierdoor worden vuil en puin verwijderd. Regelmatig schoonmaken voorkomt roest en zorgt ervoor dat onderdelen soepel blijven bewegen. Het verlengt de levensduur van uw gereedschap.
